Промышленная Система Фильтров Для Свечей

Что такое свечной фильтр? Свечной фильтр представляет собой компактный промышленный свечной фильтр, который в основном используется для осветляющей фильтрации с низким содержанием жидкости и твердых частиц. Он может обеспечить высокую производительность, выгрузку высушенного осадка на фильтре и обработку различных фильтратов, и он очень подходит для фильтрации легковоспламеняющихся, токсичных и агрессивных сред. Конструкция свечевого фильтра разработана для нужд производственного процесса, требующего суровых условий труда. Система может быть автоматически переработана и отфильтрована без остановки работы системы, что позволяет эффективно избежать простоев и обеспечить безопасность персонала. Фильтры свечного типа представляют собой напорные фильтры, работающие в периодическом режиме. Их можно увидеть при утилизации диоксида титана, высокотемпературных дымовых газов, осветления рассола, чистых химикатов и во многих других областях, требующих высокоэффективного отделения фильтрационной корки.

Использование Свечного Фильтра и Принцип Свечного Фильтра

Когда суспензия вдавливается в сосуд высокого давления, суспензия всегда направлена снизу вверх. Это способствует оседанию твердых частиц на поверхности фильтрующей свечи в виде однородной суспензии для обеспечения образования однородной фильтрационной корки.

Фильтровальная корка образуется на внешней поверхности каждого свечного фильтрующего элемента из нержавеющей стали. В соответствии с требованиями к конструкции фильтрующие свечи в каждом ряду соединены сверху последовательно и параллельно. Этот дизайн определяется в соответствии с результатом требования процесса.

Выходной патрубок шлама подсоединяется к уровневому комплекту, а каждый комплектный патрубок подключается к основному ответвлению через электроклапан. Электронные клапаны контролируют фильтрацию и обратную промывку, и каждый клапан оптимизирует формирование фильтрационной корки фильтровальных свечей в режиме онлайн, контролируя поток. Все шламы из коллектора транспортируются к главному ответвлению с помощью электрического управления, образуя цикл фильтрации.

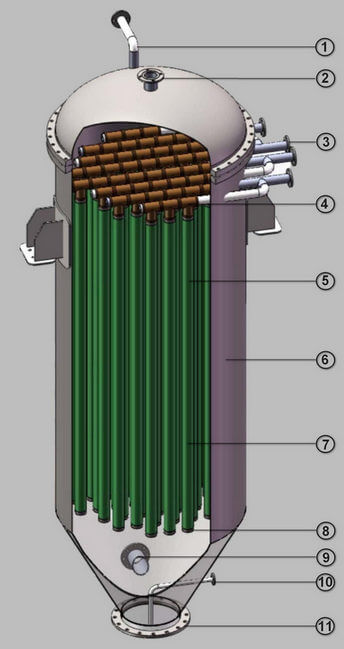

Перепускной и вентиляционный патрубок
Седловидный фланец для форсунки с пяточной фильтрацией
Форсунки фильтра
регистр
Элемент фильтра
Корпус сосуда под давлением
Фильтрующий материал (ткань, войлок, мембрана и т. д.)
Кольцо зажима ткани
Форсунка подачи продукта
Насадка для объема пятки
Форсунка для выброса твердых остатков

Состав Конструкции Свечного Фильтра

Оболочка сосуда
Сосуд обечайки с коническим дном используется для фильтрования и доочистки фильтрационной корки.
Сосуд с вогнутым дном используется для сгущения навозной жижи.
Свечной фильтрующий элемент
Разгрузочный механизм фильтрационной корки
Все эти компоненты могут быть изготовлены из специальных конструкционных материалов и соответствовать требованиям технологического процесса.

Выбор Свечных Фильтрующих Элементов

Каждый свечной фильтрующий элемент состоит из цилиндрической пористой опорной структуры. Общий фильтрующий материал устанавливается на металлическую опорную конструкцию для штамповки и фиксируется на месте. Эта жесткая конструкция обеспечивает фильтрацию под высоким давлением.

Сменный фильтрующий материал может представлять собой любой тип тканых или спеченных материалов, соответствующих фильтру. Существуют различные доступные фильтрующие материалы, такие как пористая трубка из спеченного металла из нержавеющей стали, сетка из спеченной металлической композитной тканой сетки, синтетическая фильтровальная ткань или гм. Среду можно выбрать в соответствии с конструкцией и использованием свечного фильтра.

Механизм Удаления Пирога

Фильтрат фильтруют с образованием твердой суспензии или сухой лепешки. Для легко отделяемых кеков они могут использовать быструю импульсную обратную продувку воздухом или азотом (газом), чтобы фильтрующий материал быстро отклонялся от свечи. Для того, чтобы кек отваливался на конусообразное дно свечи типа фильтр-контейнера от свечного носителя.

Однако для огнеупорных кеков необходим вибрационный механизм, установленный в верхней части контейнера, чтобы облегчить освобождение поверхностных кеков всей группы свечных фильтров. Когда это происходит, лучше всего объединить прозрачный фильтрат с высоким импульсом, чтобы обратный поток направлялся в специальный коллектор для очистки свечей. Все эти операции формируются посредством автоматизации для обеспечения надежного качества продукции и повторяемой периодической фильтрации.

Он предназначен для работы без каких-либо активных компонентов, поэтому требования к техническому обслуживанию и затраты на него чрезвычайно низки. Внутренности свечного фильтра изготовлены из нового синтетического материала, обеспечивающего надежную работу и длительный срок службы фильтра.

Опорные факторы для выбора промышленных свечных фильтров

Когда требуемое пространство ограничено и необходимы большие площади фильтрации
При испарении фильтрата вакуум может отсутствовать.
Когда для полировки требуются фильтраты высокой прозрачности
Когда ядовитые и легковоспламеняющиеся лепешки представляют опасность для окружающей среды, можно добавить особый механизм безопасного выброса.
Когда осадок на фильтре можно высушить или слить в виде загустевшей суспензии

Дизайн Свечного Фильтра

Промышленные свечные фильтры доступны в различных размерах для удаления твердых частиц размером более 0,5 микрон. Более крупные его виды могут иметь площадь фильтрации 60 квадратных метров и содержать 112 и более фильтрующих элементов, установленных в контейнерах диаметром от 2,5 до 3,0 метров. Хотя диапазон рабочего давления довольно широк, большинство свечных фильтров работают при давлении 8 бар.

Площадь свечи (м²) 0,34-60
Точность фильтрации (мкм) 0,5–200
Расчетное давление (МПа) 0,6. 1.0. 1,6
Толщина лепешки до 35 мм
Установите температуру (℃) 80℃~260℃ В основном зависит от материала
Материал изделия SUS304, SUS316L

Преимущества

Превосходное отделение кека, осветление и сгущение, подходящие для шлама, минимальная площадь пола
Простая механическая конструкция без сложного уплотнительного сальника или подшипника.

Недостатки

Удаление фильтрующих элементов требует большого зазора
Рабочее давление в системе должно колебаться в небольшом диапазоне, а давление в контейнере тщательно контролируется, чтобы осадок на фильтре оставался на свече.

Решение Для Промышленного Свечного Фильтра

Производитель свечных фильтров Saifilter может предоставить независимые свечевые фильтры или комплектные свечевые фильтры; все наши свечные фильтры разрабатываются по индивидуальному заказу, чтобы удовлетворить потребности каждого клиента.

Его легко транспортировать и собирать для принятия модульной конструкции, транспортировать. Вся продукция производится в Китае с конкурентоспособной ценой, коротким циклом доставки и обслуживанием. Благодаря отличному дизайну и всесторонней технической поддержке его можно легко отфильтровать по каждому аспекту. Рад получить запрос о отраслевом свечном фильтре; это поставщик фильтров для свечей, который может удовлетворить ваши потребности.

Эта технология хорошо зарекомендовала себя в широком спектре приложений. Свечевые фильтры Saifilter обычно используются для:

Фармацевтические фильтры
Фильтры тонкой химии
Фильтры для пищевой промышленности, требующие одобрения FDA
Фильтры топливных и масляных присадок
Фильтры для опасных материалов
Фильтры восстановления драгоценных металлов и других катализаторов
Содержание твердых веществ: до 2%
